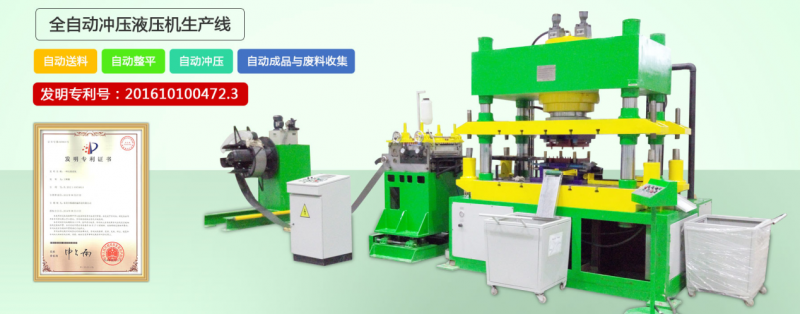

全自动冲压液压机生产线

发布时间：2022-07-07 23:57:58浏览量：205 全自动冲压液压机生产线图片






专利名称：一种全自动冲压液压机生产线
专利号：201610100472.3
专利类型：发明专利
技术摘要
本发明公开了一种全自动冲压液压机生产线，其包括自动液压机、冷轧板放料机、冷轧板整平输送机、电控柜，自动油压机包括液压机机台、下端固定安装板、上端固定安装板、固定支撑柱、活动安装板、驱动油缸、冲压成型下模、冲压成型上模、边料切断刀，冲压成型下模开设下模落料孔，下端固定安装板的安装板落料孔下端侧装设成品输送带，成品输送带配装成品料车；冷轧板放料机包括放料机机台、放料转盘、放料伺服电机，冷轧板整平输送机包括输送机机台、整平辊组、输送伺服电机；下端固定安装板装设边料输送带，边料输送带配装边料料车。本发明具有设计新颖、自动化程度高、生产效率高、安全性高，且能节省人工成本并实现成品、废料自动分离及收集。

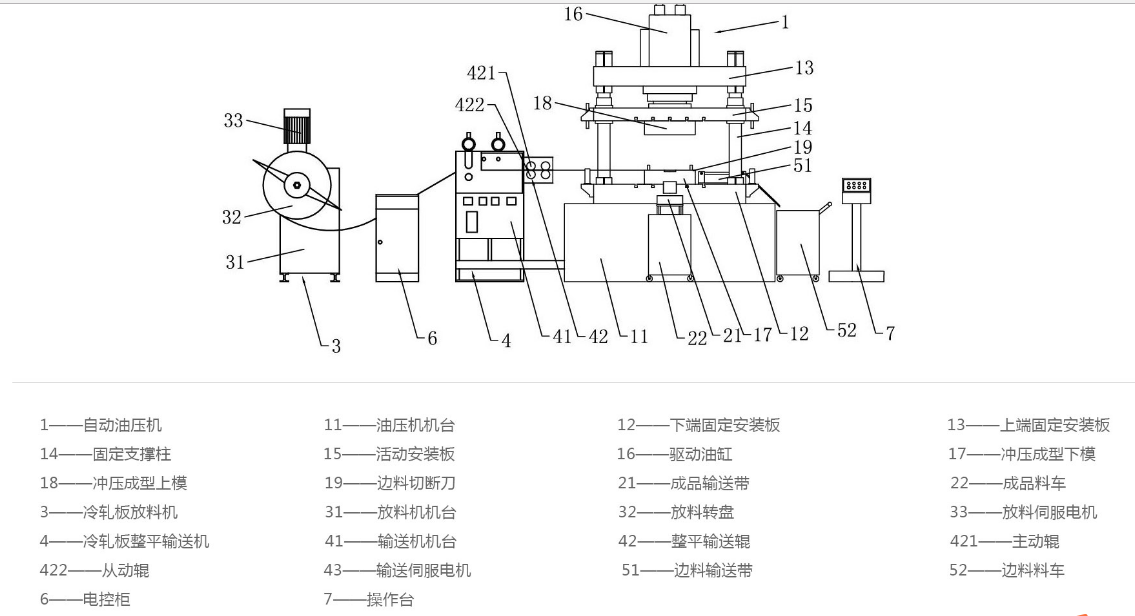

产品结构示意图
