液压机分级调速回路

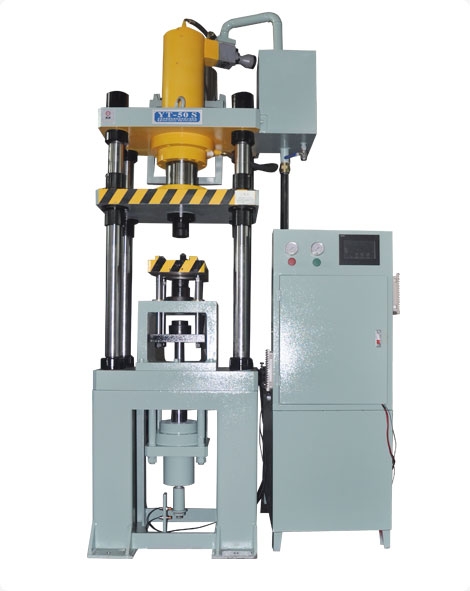

液压机的分级调速回路并联多台定量油泵向系统供油，通过改变并联油泵的数量可以改变供油量。四柱双动液压机基本原理是油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是利用液体来传递压力的设备。630吨液压机各种可塑性材料的压力加工和成形，如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。框架式液压机一般由本机（主机）、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机，液体液压机，工程液压机。冷挤压液压机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。因为在调节流量时，定量泵只能投入系统运行或关闭，不能连续无级调节，所以供给系统的流量只能逐步增加或减少。

液压机在不需要无级连续调速但调速范围可以要求具有较大、功率较大的场合，采用分级调速系统比较选择合适。分级调速结构设计简单、效率水平较高、工作提供可靠，在插床、刨床等机床上经常通过采用。

图6-34显示了带三个泵并联工作的逐步可调回油蹄，当三个电磁阀未充油时，三个泵同时向系统供油。当任何一台泵的两位双向电磁阀通电时，由其控制的泵卸载，系统中的高压油由单向阀控制，使其不逆流。如果三个泵的流量不同，则可以有七个不同的供给量。各泵采用手动、电动和电动控制方式投入运行。图6-14也是一种逐步可调的回蹄，它能使执行机构实现快速怠速行程和慢速工作进给行程，大流量泵的操作或卸载通过压力控制自动进行。

在某些情况下，可与节流调速或容积调速相结合，形成步进节流调速回路或容积调速回路。图6-35是一个步进节流调速回路，用三位选择阀选择单泵或双泵供油，可实现各流量级旁通调速阀无级调速，两位四通阀用于气缸换向。

图6-36所示为分级容积调速回路，它利用变量泵实现二级速度的各级无级调节。回路中的压力阀为安全阀，二位二通阀为卸荷阀。
