液压机机械密封辅助密封元件的结构形式

发布时间：2023-03-29T13:23:59更新时间：2023-03-29T13:23:39 浏览量：70

[内容摘要]：液压机机械密封辅助密封元件的结构形式摩擦副的辅助密封件的结构，环的动静态结构往往取决于辅助密封件的使用，辅助密封件的形式。高温热压机按作用力的方向区分，液压机有立式和卧式两种。多数液压机为立式，挤压用液压机则多用卧式。按结构型式分，液压机有...

液压机机械密封辅助密封元件的结构形式

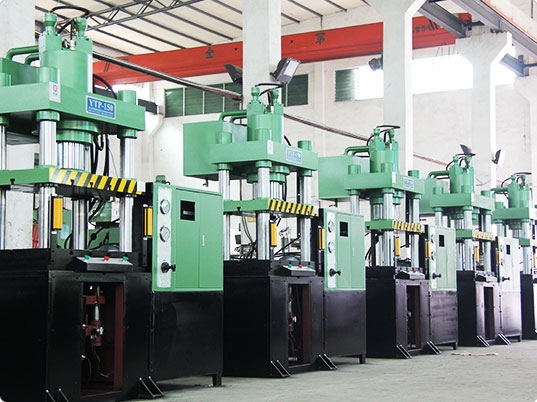

摩擦副的辅助密封件的结构，环的动静态结构往往取决于辅助密封件的使用，辅助密封件的形式。高温热压机按作用力的方向区分，液压机有立式和卧式两种。多数液压机为立式，挤压用液压机则多用卧式。按结构型式分，液压机有双柱、四柱、八柱、焊接框架和多层钢带缠绕框架等型式，中、小型立式液压机还有用C型架式的。封头液压机各种可塑性材料的压力加工和成形，如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。液压机品牌一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。热压成型机驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动　这种驱动系统的泵向液压缸提供高压工作液体，配流阀用来改变供液方向，溢流阀用来调节系统的限定压强，同时起安全溢流作用。辅助密封有两种类型: 径向接触式辅助密封和波纹管式辅助密封。径向接触辅助密封径向接触辅助密封包括活动环密封圈和静环密封圈，分别构成活动环与轴之间的密封、静环与端盖之间的密封。同时，由于密封圈的材料是弹性的，可以弹性地支撑密封圈和密封圈，可以补偿密封面的偏差和轴的振动。当面部磨损时，在弹性力的作用下，用补偿环沿轴向补偿小，移动。

用作动环和静环的辅助密封环有几种主要的截面形状。最常用的有O型和V型，还有方形、模具、矩形、包层等。一般根据使用条件来确定。o型圈可用于一般介质，聚氟乙烯制成的V型圈可用于溶剂和强氧化性介质，柔性石墨或氟塑料制成的模圈可用于高温环境。矩形垫一般只在形式上使用。氟橡胶O形圈可用于一些普通橡胶O形圈不能适应的化学介质环境。既具有橡胶O型圈的低压缩永久变形性能，又具有氟塑料特有的耐热、耐寒、耐油、耐磨、耐老化、耐化学介质腐蚀等特性。可替代部分传统橡胶O型圈，广泛应用于-60-200℃温度范围内除卤化物、熔融碱金属、氟碳化合物以外的各种介质的密封场合。
