液压机顺序阀控制的时序电路实验

2.3.9.1实验目的和实际设备

(1)掌握顺序回路的工作原理，熟悉液压回路的连接方法: (2)了解液压机液压顺序回路的组成、性能特点及其在工业中的应用; (3)通过观察管道中压力油和无压力系泊的趋势和变化过程及水力模拟

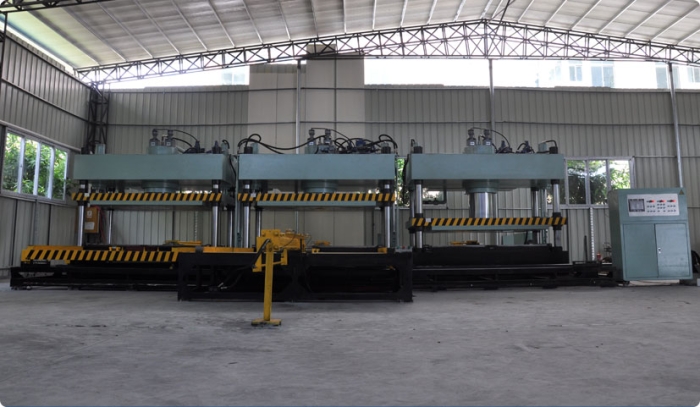

元件示意图的动作发展过程，充分进行理解以及各种液压元件的工作基本原理及使用网络性能；(4)实验研究所用设备为YCS-C型智能液压综合实践教学实验台。1000吨液压机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。四柱液压机一种利用液体静压力以液体为工作介质，根据帕斯卡原理制成的用于传递能量来加工金属、塑料、橡胶、木材、粉末等制品的机械。四柱双向液压机为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。东莞液压机各种可塑性材料的压力加工和成形，如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。

2.3.9.2实验设计原理

在液压机液压传动系统中，用于通过使用能量源向两个或更多个气缸（或马达）提供液压套筒的回路，根据液压缸之间的运动关系要求执行控制，称为多缸运动回路。多缸运动回路分为顺序运动回路、同步运动回路和无干扰运动回路。

液压机的液压缸严格按照循环所给定的运动顺序进行，即顺序回路。顺序运动回路有三种控制方式: 行程控制、压力控制和时间控制。

压力继电器控制的顺序运动回路为压力控制方式。

本实验中，当按下【缸1前进】按钮时，二位信息四通换向阀控制电磁铁Y2得电，阀芯处于左位； Y5失电，阀芯处于一个图示进行位置(右位)二此时工作压力油先进入以及油缸1左腔。油缸1活塞杆运动到没有终点后压力不断上升，压力通过继电器不能发信， Y5得电，油缸2活塞运动开始我们伸出。当按下【油缸1后退】

按下按钮，Y2断电，油缸1右腔进油口活塞杆向左缩回。此时，左室压力降低，压力继电器发出信号，Y5动力丧失，油缸2也缩回，[反向]操作完成。

模拟的示意图和操作界面如图2-46所示。

2.3.9.3实骏步骤

(1)双击进行电脑水平桌面上的【力控PCAut03. 62】；(2)选择【顺序阀控制的顺序一个回路】； (3)单击【进入系统运行】； (4)单击【忽略】； (5)将操作面极上的转换以及开关旋至【PLC】； (6)按照自己电脑所显示的油压通过回路在实验台设计上将安全回路搭接好； (7)将电磁阀的插头Y2插到操作台的电器公司面板数据对应的插孔上； (8)单击使用电脑游戏画面的【启动】；

（9）点击电脑屏幕上的“前进”或“后退”按钮。可以实现图像和对象的基本同步运动处理。在模拟图中观察管路中压力油和非压力油的变化趋势和变化过程（压力油和非压力油分别用红色和绿色表示）；（11）仔细观察模拟液压元件原理图的动作过程；（12）分析回路的工作过程；（13）需要停止操作时点击[停止]。然后点击【退出1（打开小门图标箭头）】；（14）拆下部件和油管，将部件放在辅助平台上，油管挂在油管架上。

2.3.9.4实验报告

根据本书 e 部分实验的具体要求完成实验报告。
