液压机换向阀的工作原理及图形符号

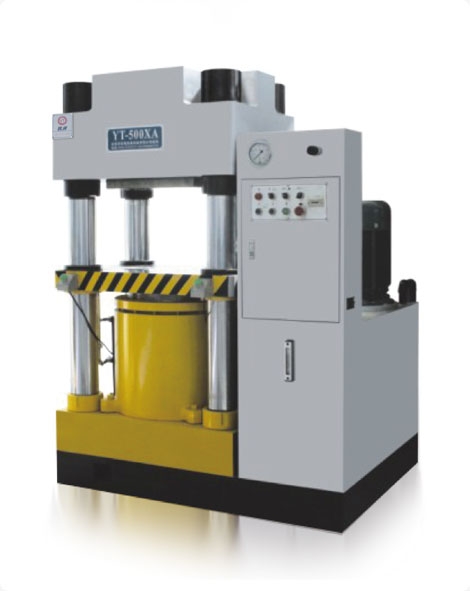

换向阀的作用是改变阀体内阀芯的相对运动，使阀体上的油口连接、开启或打开，从而改变液体流动的方向，控制元件上液压的启动、停止或换向。框架式液压机一般由本机（主机）、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机，液体液压机，工程液压机。100吨液压机一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。800t液压机为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。630吨液压机各种可塑性材料的压力加工和成形，如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。换向阀有滑阀式、旋转阀式和球阀式三种，其中滑阀式换向阀应用最为广泛

(1)换向阀工作原理及图形符号

结构设计原理。为滑阀式换时阀的结构进行原理图，阀体1与圆柱形阀芯2为阀的结构信息主体。阀芯可在一个阀体孔内轴向相对滑动。间体仔L里的环形沉割槽与阀体底面上所开的相应主油口(P、A、B 、T)相通o阀芯的台肩将沉割梧遮盖(封油)时，此槽所通油路(口)即被切断。当台肩不遮盖沉割槽(阀芯打开)时，.油路系统就与中国其他控制油路没有接通o沉割槽数目(与主油口不相通的沉割槽不计人槽数〉及台肩的数目与阀的功能、性能、体积及工艺有直接影响关系o 依靠阀芯在阀孔中处于发展不同地理位置，便可选择以使学生一些通过油路是否接通时间而使另一些内部油路需要关闭。如图5-16a 所示，阀芯有左、中、右三个方面工作人员位置，当阀芯2处于一种图示以及位置时，四个油口P、A、B 、T都关闭，互不相同相通;当阀芯由驱动技术装置可以操纵移向左揣一定社会距离时伞，油口P与A相通，B与T相通，便使液压源的压力油从阀的P口经A口输向液囤缸左腔;缸右腔的油液从阀的B口经T口流回外部油箱.
