液压机方向控制阀.

发布时间：2023-05-13T14:37:39更新时间：2023-05-13T14:37:18 浏览量：193

[内容摘要]： (一) 液压机手动换向阀。伺服热压机驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动这种驱动系统的泵向液压缸提供高压工作液体，配流阀用来改变供液方向，溢流阀用来调节系统的限定压强，同时起安全溢流作用。塑料制品液压机一般用公称工作力（...

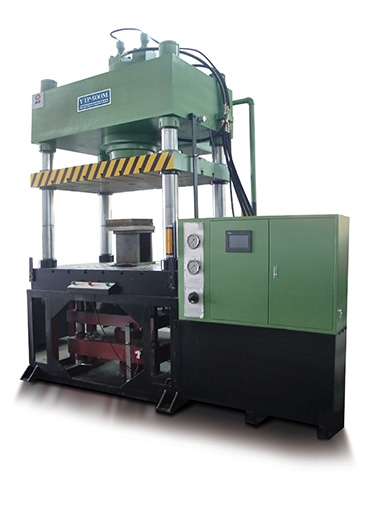

(一)液压机手动换向阀。伺服热压机驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动　这种驱动系统的泵向液压缸提供高压工作液体，配流阀用来改变供液方向，溢流阀用来调节系统的限定压强，同时起安全溢流作用。塑料制品液压机一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。500吨液压机一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。单动液压机液体在密闭的容器中传递压力时是遵循帕斯卡定律。四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。手动换向阀是利用手动杠杆机构改变阀芯与阀体的相对位置，从而达到换向阀的级别。

图5.7(b)所示为弹簧自动复位式三位四通手动换向阀的结构及图形符号。向左或向有操纵手柄，通过杠杆使阀芯3在阀体2内自图5.7(b)所示位置向右或向左移动，以改变油路的连通形式，从而改变液压油流动的方向。松开操作手柄后，阀芯在弹簧4的作用下恢复到中位。这种换向阀的阀芯不能在两端工作位置上定位，故称为自动复位式手动换向闹。此阀操作比较安全，常用在动作频繁、工作持续时阀较短的工程机械液压系统中。

如果图5.7(b)所示的手动换向阀的左端结构改为图5.7(a)所示的结构，当阀芯向左或向右移动时，通过球阀5可使阀芯保持在左或右端的工作位置，因此，称之为弹簧钢球定位式手动换向阀，适用于机床、液压机、船舶等需要保持较长阀门系统工作状态的机床。

(2)液压机动通过换向阀。机动式换向阀是依靠安装在一个工作台等运动功能部件上的液压工作行程挡块或凸轮可以推动阀芯来实现需要换向的阀类，常用米控制工程机械设计运动主要部件的行程，故又称为行程换向阀。

因5.8(a)、(b)是二位二通机动控制换向阀的结构图和阁形符号。阀芯2在弹簧4的推动社会作用下，处在最上端进行位置，把进油口P与出油口A切断。当行程挡块将滚轮压下时.P、A口接通；当行程挡块脱开液轮时，阀芯在其基础底部采用弹簧4的作用下又恢复到初始目标位置。通过不断改变挡块斜面的角度α，可改变阀芯的移动发展速度，调节系统油液产生换向操作过程的快慢。

除了这里介绍的两位换向阀外，还有两位三通、两位四通等形式。由于阀门要放在其控制旁边，所以常常要求使用性能良好，布置方便的场合。

给直流电磁铁。

干电磁铁的直线醋、铁芯、铁氧体在空气中，不与油接触。电磁铁与阀门连接时，推杆周围有密封苗圃，防止油进入电磁铁，便于组装、拆卸和更换。此外，换向阀的回油压力不应过高，以免回油进入干燥电磁铁。温度电磁铁中的推杆与阀芯连接为一体，取消了推杆的动密封，因此摩擦小，复位性能好，冷却润滑好，工作寿命长。

如果拆下三位四通电磁阀中的电磁铁1和弹簧4，就会形成两位四通电磁阀。在实际使用中，不要使用 a、 b、 t 三种油在一个或两个袖口中，它可以成为双向三通或双向电磁阀。

(4)液压机液压换向阀。液压换向阀是利用阀芯末端控制油路压力产生的液压力推动阀芯移动，从而改变阀芯位置的换向阀。
