日本石油研究公司的比例定向流复合阀在液压机中的作用

发布时间：2022-08-04T11:09:20更新时间：2022-08-04T11:09:07 浏览量：189

[内容摘要]：日本石油研究公司的比例定向流复合阀在液压机中的作用这是日本石油研究公司的一个比例复合阀的工作图。800吨液压机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压...

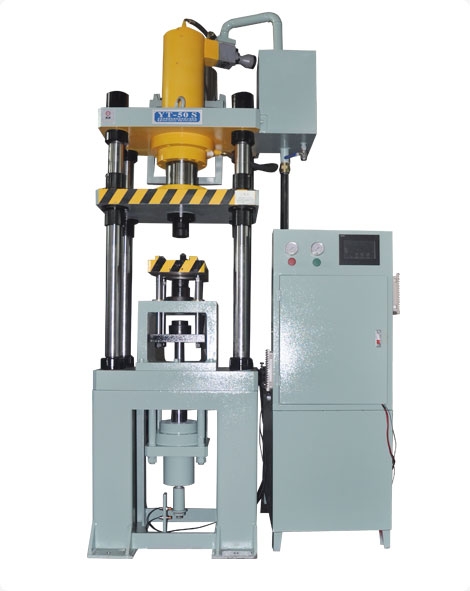

这是日本石油研究公司的一个比例复合阀的工作图。800吨液压机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。四柱式液压机一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。高精度液压机为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。四柱液压机公司各种可塑性材料的压力加工和成形，如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。它用两个比例先导压力调节阀1和2分别控制主阀芯两端的油腔，使主阀行使方向和流量控制的功能，而不是用图5-470所示的双比例电磁先导减压阀来控制主阀。其工作原理是:来自泵的压力油P通过压力补偿器(减压阀)5进入主阀3，另一路是通过减压阀4的控制油，减压后(压力1 5MPa)通过减压阀4。减压阀4的作用是保持进入主阀的控制油压力恒定，不受主油路压力变化的影响；节流阀M和N用于防止先导控制流量过大，并保持先导控制阀流量稳定。

油压冲床当比例以及电磁铁SOLa、SOLb不通电或输入叫电流值相同时，主阀3左右两腔控制工作压力相等，主阀芯3处于中位状态。中位状态和普通|换向阀结构一样，可以是通过不同的中位机能，如 M、H、K、O型等，图中为O型。

当某一电流i通过比例螺线管SOLb时，主阀的腔室i中的油压增加，并且主阀芯3向右移动直到其与弹簧力平衡。 PI → B，A → T流量，I方向控制；通过改变电磁铁1的电流输入，可以控制PI → B的阀开度，即改变P → B的输出流量来控制流量。相反，当比例电磁铁Sola通电时，PI → A，B → TI，可以调节和控制油的流量和流量。选择阀(2位三通液压阀)6的功能是当输出流改变方向时，即当输出流从A或B输出时，阀6能够自动改变方向。另外，反馈控制油从A或B引入压力反馈阀5左室，且one-PB和PI-PA之间压差通过压力补偿保持不变。来自A或B的主f~的流量输出不受负载压力PA或h的变化的影响，因此输出流量仅随t~例电磁铁输入电流的变化而变化，不受其他因素的干扰。这确保了操纵元件1 ← → 液压缸7的运行速度和输出力。
