四柱式液压机冷室压铸机液压机的工作原理是什么？

发布时间：2022-08-02T09:40:52更新时间：2022-08-02T09:40:32 浏览量：149

[内容摘要]：四柱液压机冷室压铸机液压控制系统的工作基本原理分析是什么 (1泵源、压铸机液压机。卧式液压机一般由本机（主机）、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机，液体液压机，工程液压机。校正液压机一般用公称工作力（千牛）或公称吨位（吨...

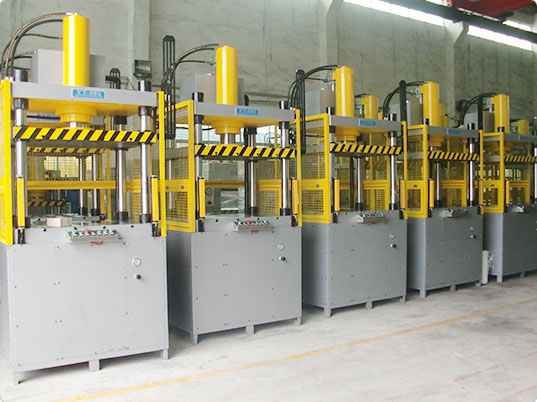

四柱液压机冷室压铸机液压控制系统的工作基本原理分析是什么

(1泵源、

压铸机液压机。卧式液压机一般由本机（主机）、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机，液体液压机，工程液压机。校正液压机一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。1000吨液压机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。四柱双向液压机为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。 Jv2r23-33/76型双叶片泵提供压力油源，低压大流量泵2的工作压力由先导压力调节阀6和时间加载阀5组成的电磁溢流阀调节，压力一般设定为3.5MPa；高压低流量泵1通过由先导控制E、阀7和8、三位四通电磁阀9和插装阀3组成的两级压力(3MPa和12MPa)来控制，以满足两级喷射的需要。当两个电磁铁YVO和yv1都未被激励时，泵1被卸载。插入的止回阀4防止泵1在运行期间用压力油反向填充泵2，从而保护泵2。

当电磁铁 yv1和 yv2连接阀门9右位工作时，阀门16左位工作，插装阀3在3mpa 低压下开启，大泵2压力油由单向阀门4和小泵1压力油，通过阀门13→直接或经单向节流阀21单向阀进入模具关闭气缸2c 左腔，推动气缸20向右快速运动，快速关闭模具的动作。气缸20右腔回油通过阀门15(因为电磁铁 yk3不带电，阀门19左位工作，所以控制油通过，油箱可以打开 > 油冷却器52回油箱。

(3)低速合模

当快夹紧快结束时，按下行程开关发出信号，电磁铁YVO和YV2通电，阀9工作在左侧位置，泵1工作在先导调压阀8设定的高压(如12MPa) 1，单向阀4由于上腔控制油压高于下腔控制油压而关闭，泵2到系统的供油通路被切断。此外，由于高控制压力，阀6打开作为卸载阀，泵2卸载。此时只有小泵1向合模油缸供油，属于低速合模。

(4)合模到位

合模到位仍维持经济低速合模时的油液通过通路。

(5)低速压射

当模具闭合并且行程开关被按下时，电磁体Y飞0，Y2和YV4被激励，并且泵源仅保持泵1的供油状态。来自泵1的压力油通过单向阀10 → 滑动管49 → 插入式阀27（由于YV4通电，阀30处于右侧位置），以控制流向油箱的油流>→ 注射缸48的右腔室，以进行低速增压。气缸48的左室从 → 止回阀32 → 油箱返回。（6）高速喷射

当慢压到达一定位置时，按下行程开关(或单动)发出信号，除低速注入电磁铁 yv2，yv4通电外，此时电磁铁 yv10也通电。这种蓄能器54储存了大量的压力油，当阀门34还可以插入注射缸48右腔时，使注射缸48的注射速度大大加快，用于高速注射。
